Решение по трансформатору для дуговой печи для металлургической отрасли Казахстана: практика реализации прое

Writer： Hengfengyou Electric Time：2026-09-10 Просмотры страниц：Второсортный

I. Контекст проекта трансформатора ДЭП 12 МВА с РПН в Казахстане: требования к электроснабжению металлургического производства

В энергоемких отраслях, таких как металлургия и металлообработка, дуговые электропечи являются типичными промышленными нагрузками большой мощности с высокой степенью нестабильности. Работа ДЭП характеризуется частыми изменениями нагрузки, высокими потребностями в мощности и строгими требованиями к регулированию напряжения. Следовательно, системы электроснабжения дуговых печей должны обладать достаточной мощностью, при этом трансформаторы должны выдерживать длительные тяжелые режимы работы и умеренные перегрузки, сохраняя стабильное напряжение питания при разных производственных условиях.

Конечным пользователем проекта является казахстанское предприятие, занимающееся производством и реализацией металлургического оборудования. С учетом практических требований заказчика компания Hengfengyou Electrical поставила пять трехфазных масляных трансформаторов для дуговой печи с РПН HKSSPZ‑12000/10,5. Номинальная мощность каждого агрегата составляет 12 000 кВА, номинальное напряжение высокой стороны – 10,5 кВ, низкой стороны – 328 В. Оборудование предназначено для преобразования электроэнергии и стабильного питания производственных систем дуговых печей.

С учетом значительных колебаний нагрузки и потребностей в теплоотводе при металлургическом производстве выполнено индивидуальное проектирование по мощности, перегрузочной способности, способу регулирования напряжения и системе охлаждения. Установка пяти высокомощных трансформаторов ДЭП обеспечивает масштабируемое, стабильное и непрерывное энергоснабжение технологических процессов металлургии.

II. Выбор трансформатора ДЭП 12 МВА в Казахстане: анализ потребностей в регулировании под нагрузкой для металлургической отрасли

По сравнению с обычными распределительными трансформаторами оборудование для дуговых печей эксплуатируется в более сложных условиях. В процессе работы ДЭП возможны значительные скачки нагрузки. Поэтому трансформаторы должны соответствовать требованиям по номинальной мощности и при этом сохранять высокую тепловую стабильность и эксплуатационную надежность.

С учетом условий эксплуатации металлургической отрасли Казахстана в проекте использовано пять трансформаторов ДЭП мощностью 12 000 кВА для создания высокомощной системы электроснабжения. Основные критерии подбора оборудования представлены ниже:

Большая мощность и перегрузочная способность Номинальная мощность 12 000 кВА позволяет удовлетворять потребностям в электроснабжении высокомощных систем дуговых печей. При этом каждый трансформатор имеет долгосрочную перегрузочную способность 30 %, что компенсирует периодические тяжелые нагрузки металлургического производства и повышает адаптацию оборудования к изменяющимся полевым условиям эксплуатации.

Соответствие требованиям по напряжению для систем ДЭП Соотношение напряжений 10,5 кВ / 328 В преобразует среднее напряжение в низкое, подходящее для технологических процессов дуговой печи. Для поддержания стабильности напряжения питания каждый агрегат оснащен 12‑ступенчатой системой регулирования под нагрузкой с электроприводом. Регулировка напряжения выполняется без отключения нагрузки, что исключает производственные простои из‑за переключения ответвлений без нагрузки.

Требования к теплоотводу при тяжелых режимах работы Трансформаторы ДЭП класса 12 МВА при высокой нагрузке выделяют большое количество тепла. Для ограничения роста температуры при непрерывной работе и перегрузках применяется система водяного охлаждения с принудительной циркуляцией масла OFWF в комплекте с водяными охладителями LYSF‑200. Усиленная циркуляция масла и отвод тепла водой повышают эффективность теплового менеджмента оборудования.

Пригодность для длительной промышленной эксплуатации Металлургическое производство предъявляет высокие требования к непрерывности электроснабжения. Как важные элементы цепей питания дуговых печей, трансформаторы ДЭП должны стабильно работать на протяжении всего срока службы. Поэтому изоляционное масло, узлы переключения ответвлений, контуры охлаждения и общая конструкция оптимизированы для бесперебойной промышленной эксплуатации.

III. Основное решение по трансформатору ДЭП 12 МВА с РПН для Казахстана

Для удовлетворения требований заказчика к электроснабжению дуговой печи компания Hengfengyou Electrical использует в качестве основного оборудования трехфазный масляный трансформатор для дуговой печи с РПН HKSSPZ‑12000/10,5.

Основные технические параметры Модель: HKSSPZ‑12000/10,5 Тип: трехфазный масляный трансформатор для дуговой электропечи с регулированием под нагрузкой Номинальная мощность: 12 000 кВА Перегрузочная способность: 30 % долгосрочная Номинальное напряжение: 10,5 кВ / 328 В Способ охлаждения: OFWF, водяное охлаждение с принудительной циркуляцией масла Водяной охладитель: LYSF‑200 Способ регулирования напряжения: 12‑ступенчатое регулирование под нагрузкой с электроприводом Переключатель ответвлений под нагрузкой: Shanghai Huaming MIII500Y‑72,5/12120 Трансформаторное масло: изоляционное масло Карамай №25 Полная масса: около 37,97 т (при полном заполнении маслом) Габаритные размеры: 4950 × 2700 × 4400 мм (в собранном состоянии) Гарантийный срок: 12 месяцев с момента ввода в эксплуатацию

Решение построено на базе пяти высокомощных трансформаторов ДЭП 12 МВА, объединяет системы регулирования под нагрузкой и охлаждения OFWF для соответствия характеристикам нагрузок дуговых печей. Оно обеспечивает баланс достаточной мощности питания, эксплуатационной стабильности, эффективности теплоотвода и функций регулирования напряжения.

IV. Технические преимущества трансформатора ДЭП 12 МВА с РПН: перегрузочная способность, регулирование напряжения и системы охлаждения

Высокомощная конструкция 12 МВА для промышленных нагрузок высокой мощности Номинальная мощность 12 000 кВА обеспечивает достаточную способность преобразования энергии для высокомощных систем дуговых печей. Дополнительная долгосрочная перегрузочная способность 30 % создает эксплуатационный запас при пиковых нагрузках металлургического производства. Данная конструкция снижает тепловые нагрузки при кратковременных ростах нагрузки и хорошо подходит для непрерывных производственных отраслей, таких как металлургия и металлообработка.

12‑ступенчатое регулирование под нагрузкой повышает качество регулирования напряжения для ДЭП Изменения режимов работы дуговой печи создают помехи в сетях электроснабжения. Стабильное и гибкое регулирование напряжения является важным техническим требованием к трансформаторам ДЭП. Все агрегаты оснащены 12‑ступенчатым регулированием под нагрузкой с электроприводом и переключателями ответвлений Shanghai Huaming MIII500Y‑72,5/12120 для ступенчатой корректировки выходного напряжения согласно условиям эксплуатации. В отличие от регулирования без нагрузки, требующего остановки оборудования, РПН сводит к минимуму производственные простои и подходит для промышленных процессов с высокими требованиями к надежности питания.

Водяное охлаждение с принудительной циркуляцией масла OFWF повышает эффективность теплоотвода при тяжелых нагрузках Применяется система охлаждения OFWF с двумя водяными охладителями LYSF‑200. Изоляционное масло внутри трансформатора выполняет функции изоляции и переноса тепла. Принудительная циркуляция масла ускоряет внутренний теплообмен, а водяные охладители быстро отводят избыточное тепло, повышая эффективность теплоотвода при большой мощности и высоких нагрузках. Данный тип охлаждения полностью соответствует тепловым характеристикам тяжелых режимов эксплуатации дуговых печей металлургических производств.

Состав изоляционного масла, адаптированный к промышленным условиям эксплуатации В качестве изоляционного и охлаждающего средства используется изоляционное масло Карамай №25. Оно обеспечивает диэлектрическую защиту обмоток и токоведущих деталей, участвуя при этом в переносе тепла. Правильный выбор изоляционного масла в сочетании с оптимизированными системами охлаждения создает надежную базу для изоляции и теплоотвода при длительной эксплуатации парка трансформаторов ДЭП суммарной мощностью 60 МВА.

Системная конфигурация для условий непрерывного производства Проект не ограничивается простым подбором оборудования по номинальной мощности, а реализует системную оптимизацию с учетом характера нагрузок дуговых печей. Мощность 12 000 кВА решает задачи высокомощного электроснабжения; 30‑процентная долгосрочная перегрузочная способность повышает адаптацию к нагрузкам; 12‑ступенчатое РПН удовлетворяет потребностям корректировки напряжения в процессе работы; система водяного охлаждения OFWF решает задачи теплоотвода крупногабаритных агрегатов. Совокупность технических решений формирует комплексное решение на базе трансформатора ДЭП для металлургических производств.

V. Реализация проекта в Казахстане: поставка оборудования и услуги для металлургической отрасли

Казахстан обладает развитыми производственными цепочками металлургической отрасли. Металлургическое производство, обработка металлов и выпуск соответствующего технологического оборудования формируют стабильный спрос на крупное электрооборудование. В таких промышленных условиях дуговые печи и другое высокомощное производственное оборудование предъявляют строгие требования к мощности, стабильности и непрерывности электроснабжения.

Проект реализован для местного казахстанского предприятия‑производителя и продавца металлургического оборудования. По требованиям конечного пользователя компания Hengfengyou Electrical поставила пять трехфазных масляных трансформаторов для дуговой печи с РПН HKSSPZ‑12000/10,5 с индивидуально подобранными параметрами мощности, регулирования напряжения и охлаждения.

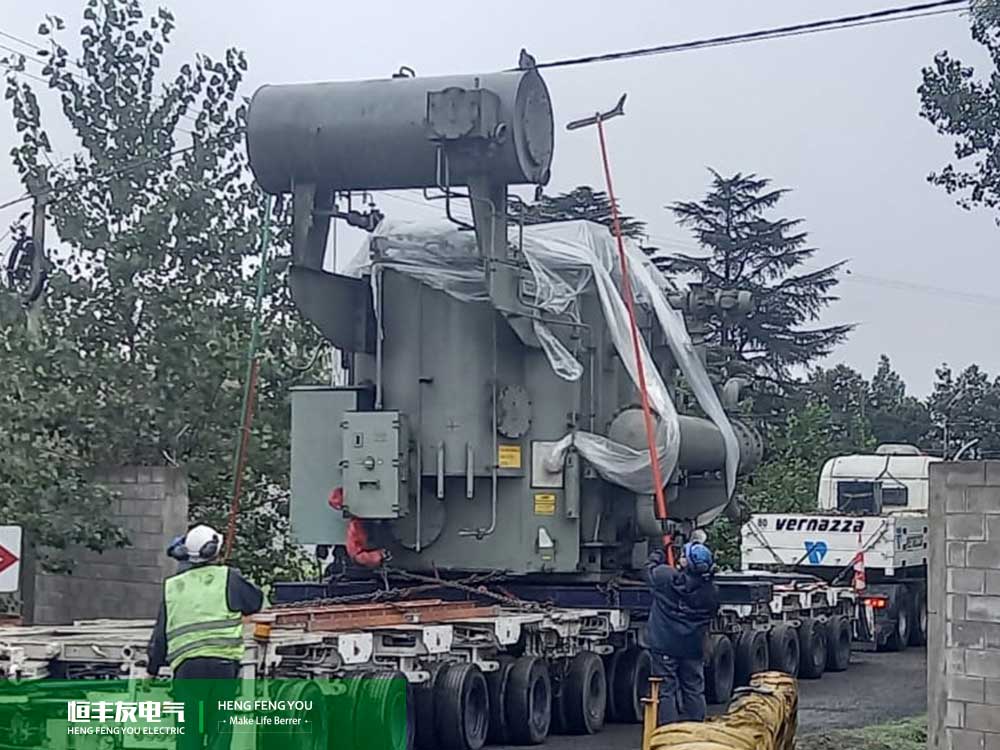

Полная масса пяти агрегатов при заполнении маслом составляет около 189,85 т, габарит каждого – 4950 × 2700 × 4400 мм. Для проектов крупных промышленных трансформаторов помимо электрических параметров на этапе реализации комплексно оцениваются вопросы транспортировки, монтажа на объекте, несущей способности фундамента и условий подъема оборудования.

Гарантийный срок составляет 12 месяцев с момента ввода оборудования в эксплуатацию, что обеспечивает качество последующей работы.

По вопросам трансформаторов для дуговых печей, общепромышленных трансформаторов и оборудования передачи‑распределения энергии для Казахстана и соседних рынков компания Hengfengyou Electrical предлагает индивидуальные инженерные решения с учетом класса напряжения, мощности, профиля нагрузки и условий объекта. Луна, региональный менеджер по рынку Казахстана, предоставляет консультации по проектам, подбор оборудования и ведение коммерческих переговоров. Свяжитесь с нами по почте hfy@hengfengyou.com.

VI. Трансформатор ДЭП 12 МВА с РПН и промышленные решения по передаче‑распределению энергии от Hengfengyou Electrical

Такие отрасли, как металлургия, горнодобывающая промышленность, характеризуются высокими значениями нагрузок, строгими требованиями к непрерывности производства и сложными условиями эксплуатации. Поэтому подбор оборудования для передачи и распределения энергии не должен опираться только на отдельные параметры компонентов, требуется системное проектирование с уч общих профилей энергопотребления предприятия.

Компания Hengfengyou Electrical специализируется на оборудовании передачи и распределения электроэнергии, поставляет трансформаторы, распределительные щиты и другое электрооборудование для промышленных заказчиков с возможностью индивидуальной настройки под разные страны, отрасли и конкретные условия проектов.

Как показывает данный металлургический проект в Казахстане, для удовлетворения суммарной потребности в мощности 60 МВА для питания дуговых печей установлено пять трансформаторов ДЭП 12 МВА с РПН. Комбинация высокомощной конструкции, долгосрочной перегрузочной способности, регулирования под нагрузкой и системы водяного охлаждения OFWF обеспечивает надежную адаптацию к условиям металлургических производств.

В перспективе Hengfengyou Electrical продолжит поставлять надежное оборудование передачи‑распределения энергии для металлургии, горной отрасли, энергетики и инфраструктурных секторов. Благодаря индивидуальному проектированию продукции и комплексному проектному сопровождению мы помогаем заказчикам создавать более стабильные и эффективные системы промышленного электроснабжения.
